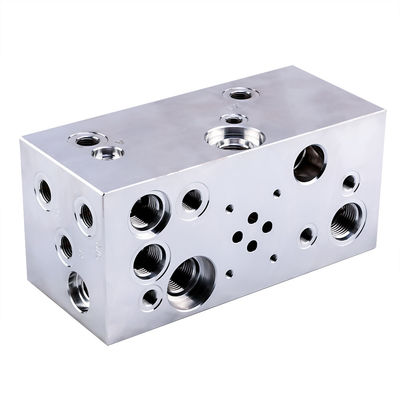

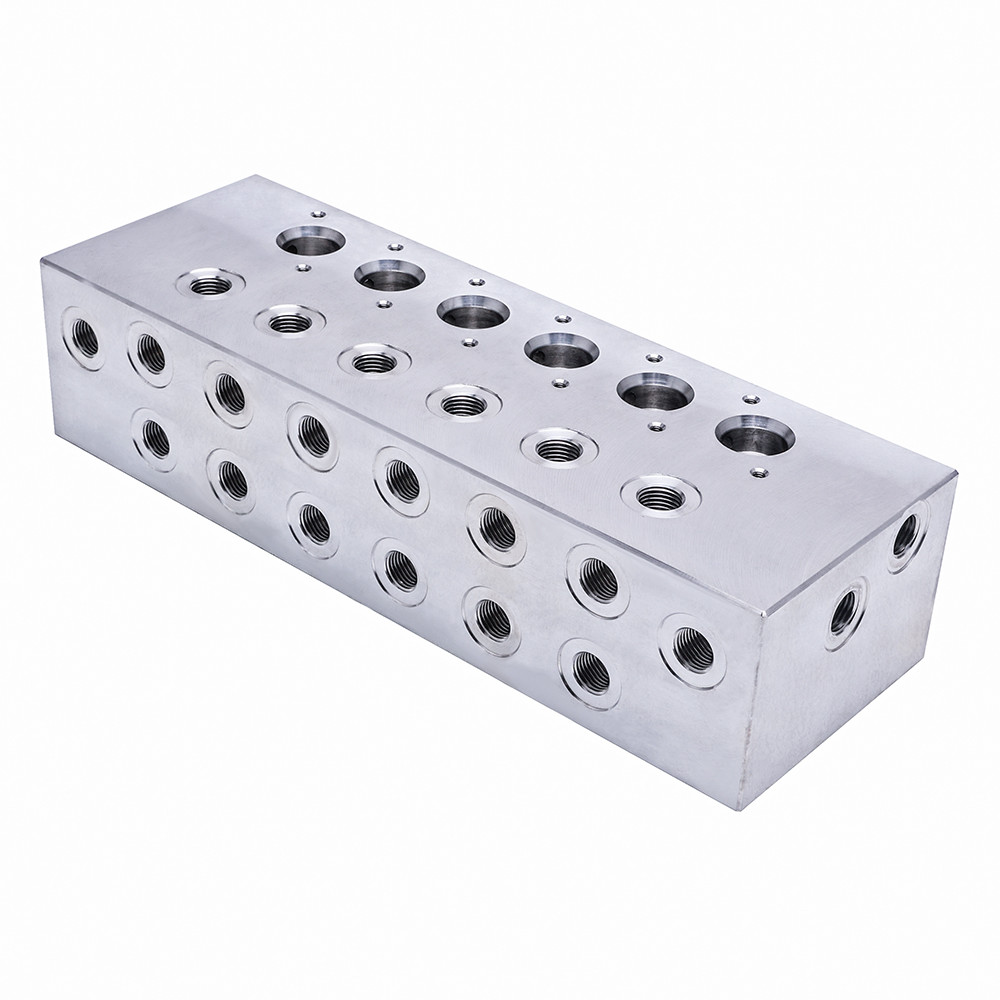

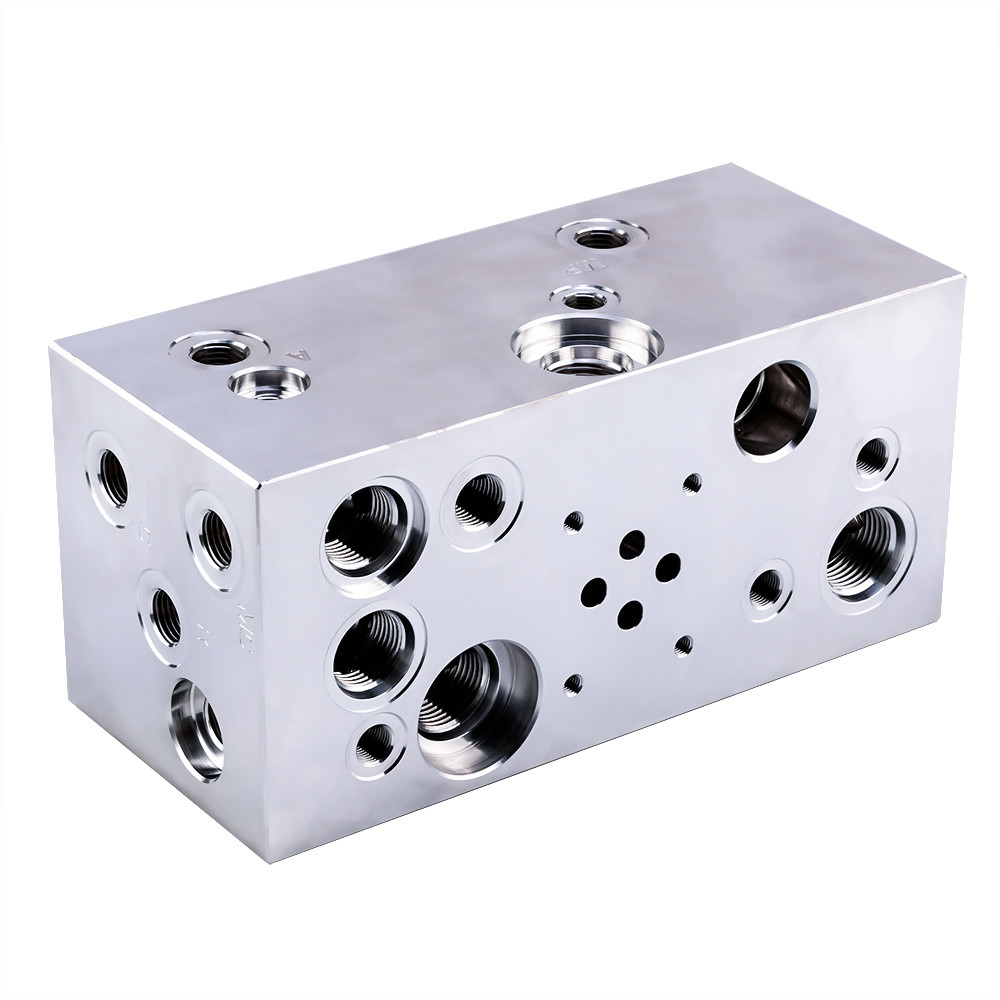

Aplicação pormenorizada de blocos de válvula hidráulica em escavadeiras

1Bloco de válvula principal (o "controlador principal" para as ações gerais da máquina)

• Grupos de válvulas integradas: Integra internamente válvulas de controlo direccional principais, válvulas de alívio principais, válvulas de reabastecimento de sobrecarga, válvulas de controlo de caudal, etc.a válvula de controlo direccional principal é utilizada principalmente para controlar a direcção das açõesA válvula de relevo principal desempenha um papel na protecção da pressão máxima do sistema; a válvula de reabastecimento de sobrecarga pode impedir a pressão negativa no atuador;e a válvula de controle de fluxo pode ajustar a velocidade de ação.
• Funções fundamentais:
  1. Controle de ação da embreagem: Altera a direcção do fluxo de óleo com a ajuda da válvula de controlo direccional principal para realizar a elevação, abaixamento ou paragem da barra.Regula a velocidade de elevação e de abaixamento do braço através do controlo do caudal, por exemplo, reduzindo a velocidade para garantir uma pressão estável em condições de carga elevada.
  2. Controle de ação do braço e do baldeA função de coordenar a retração e a extensão do braço, bem como as ações de escavação e descarga do balde.Uma válvula de compensação de pressão é utilizada para garantir a potência estável do balde e evitar bloqueios de ação causados por alterações de carga.
  3. Controle de ação de giro: Ajusta a rotação para a frente, a rotação para trás e a velocidade de rotação da plataforma giratória,e utiliza uma válvula tampão giratória para reduzir o impacto hidráulico gerado quando a plataforma giratória começa e páraPor exemplo, impede que o corpo da máquina treme quando a plataforma giratória para de repente.
  4. Controle de ação de viagem: controla de forma independente o movimento para a frente e para trás dos rastreadores esquerdo e direito e realiza a comutação de alta e baixa velocidade através de uma válvula de velocidade de circulação, por exemplo,Utilização de viagens de alta velocidade durante a transição e viagens de baixa velocidade durante a operação para garantir a estabilidade.
  5. Proteção do sistema: A válvula de alívio principal define a pressão máxima do sistema (normalmente 30-35 MPa) para evitar que a bomba hidráulica e as condutas explodam devido a sobrecarga;A válvula de reabastecimento de sobrecarga reabastece o óleo em tempo útil quando o atuador age rapidamente., evitando a cavitação.

2Bloco de válvula piloto (a "Fonte de sinal de controlo" da válvula principal)

• Grupos de válvulas integradas: integra principalmente válvulas de controlo direccional piloto, válvulas de relevo piloto, válvulas de retenção, etc. A válvula de controlo direccional piloto é utilizada para emitir sinais de controlo;a válvula de alívio piloto protege a pressão do circuito de óleo pilotoA válvula de retenção impede o refluxo do óleo.
• Funções fundamentais:
  1. Receber instruções de operação: Converte o deslocamento mecânico da alça de comando do condutor em sinais hidráulicos.a válvula piloto produz óleo de baixa pressão na direção correspondente;.
  2. Controle preciso da válvula principal: O óleo piloto de baixa pressão empurra a bobina da válvula de controlo direccional principal para se mover, controlando assim a ligação e desligação do circuito de óleo principal.Quanto maior a pressão do óleo piloto, quanto maior for o deslocamento da bobina principal, e mais rápida a velocidade de acção, realizando-se a "regulação da velocidade sem passos".
  3. Proteção do circuito de óleo piloto: A válvula de alívio piloto limita a pressão máxima do circuito de óleo piloto para evitar danos à válvula piloto ou à válvula principal causados por uma força de funcionamento excessiva.

3Bloco de válvulas auxiliares (o "suplemento" para funções especializadas)

• Bloco de válvula de amortecimento de giro: integra internamente uma válvula tampão e uma válvula de retenção, e a sua função principal é reduzir o impacto hidráulico gerado quando a plataforma giratória arranca e pára.quando a plataforma giratória parar repentinamente, a válvula tampão liberta a pressão lentamente para evitar que o corpo da máquina se "balance".
• Bloco de válvula de limitação de velocidade de circulação: Integra uma válvula de limitação de velocidade e uma válvula solenoide.Pode liberar o limite de velocidade para melhorar a eficiência do movimento.
• Bloco de válvula de retenção de balaO sistema é equipado com uma válvula de retenção de pressão e uma válvula de retenção, que, após o levantamento do braço, mantém o braço na posição actual.Prevenção da queda lenta da barra devido a fugas de óleo e garantia da segurança das operações de elevação.
• Bloco de válvula de travagem/aberturaO equipamento é equipado com uma válvula de controlo direccional e uma válvula de regulação da pressão.Este bloco de válvula pode controlar as ações das ferramentas auxiliares, por exemplo, ajustando a frequência de choque do disjuntor e controlando a abertura e fechamento do agarrador.

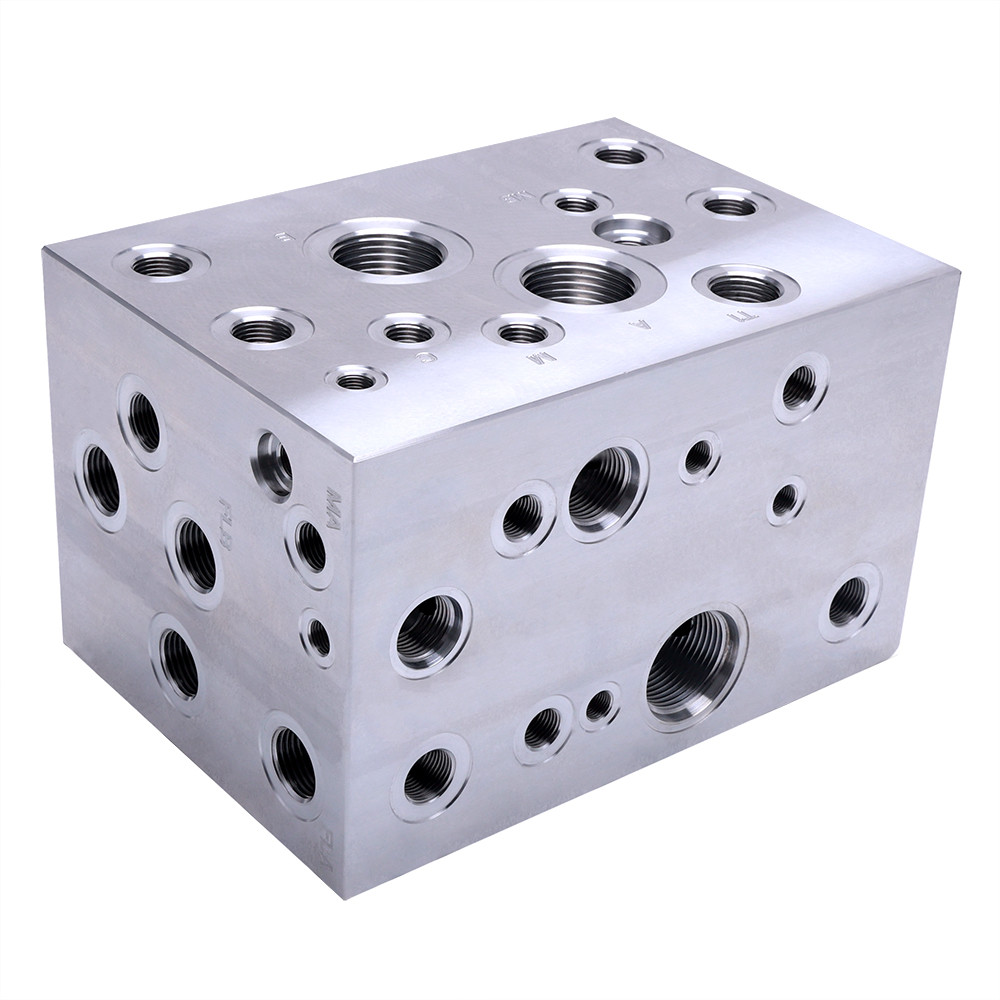

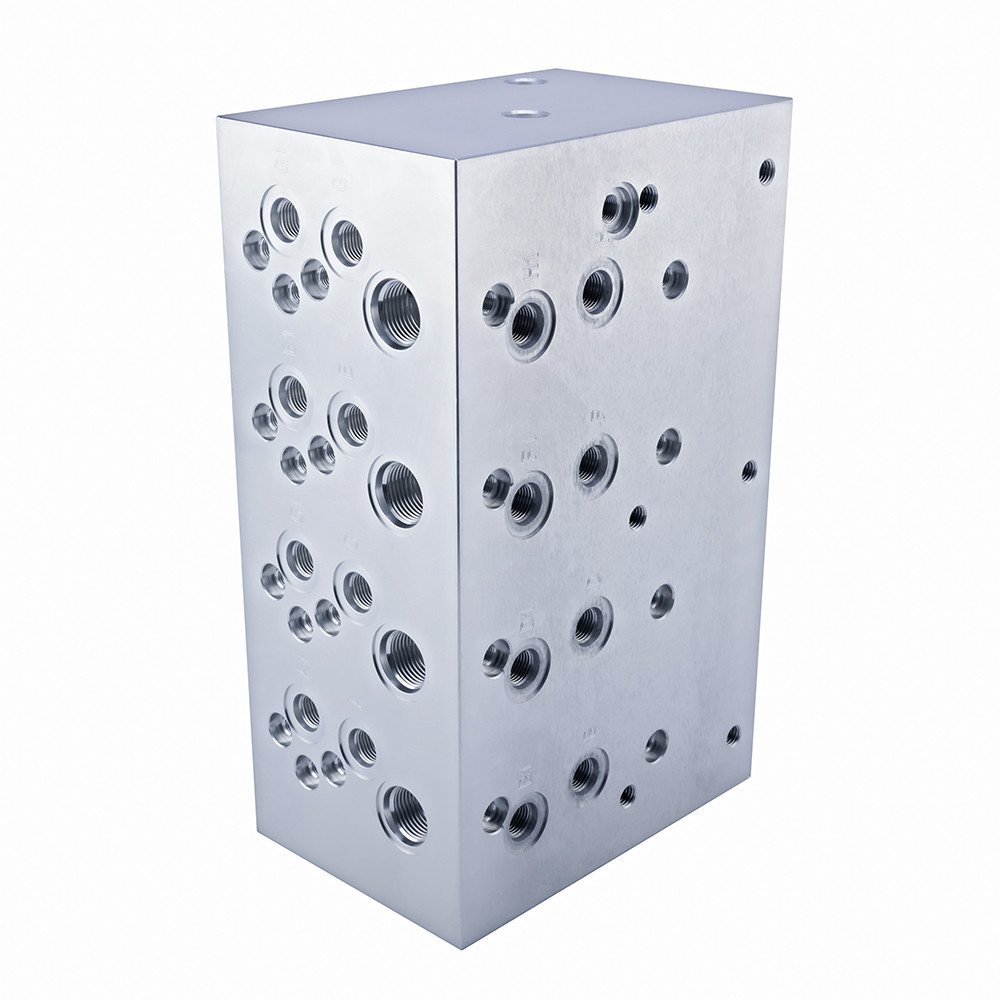

II. Materiais comuns dos blocos de válvulas hidráulicas e base de selecção

1. 45# Aço estrutural de carbono de alta qualidade (o mais comum)

• Propriedades materiais: Tem uma resistência à tração de ≥ 600 MPa, uma resistência ao rendimento de ≥ 355 MPa, dureza moderada (HB197-241 sem tratamento térmico), é fácil de realizar processos de corte como perfuração, furado e afinação,e tem um custo relativamente baixo.
• Tecnologia de processamento:
  1. O bloco de válvula inteiro é submetido a um tratamento de amortecimento e temperamento (extinção + temperamento a alta temperatura) para que a dureza total do bloco de válvula alcance HB220-250,Melhorar a sua resistência à compressão e à deformação.
  2. Os furos do circuito de óleo interno são processados por afinação para garantir que a rugosidade da parede do buraco seja Ra≤0,8μm, reduzindo a resistência do fluxo de óleo e o desgaste do caule da válvula.
• Cenários de aplicaçãoO material é amplamente utilizado em blocos de válvulas de núcleo, tais como blocos de válvulas principais e blocos de válvulas piloto.Os blocos de válvulas principais dos Komatsu PC200 e Sany SY215 são feitos de aço 45#.

2. 27Aço estrutural de liga de SiMn (para cenários de alta pressão/carga pesada)

• Propriedades materiais: Como aço de baixa liga de alta resistência, tem uma resistência à tração de ≥ 835 MPa, uma resistência ao rendimento de ≥ 685 MPa, melhor resistência ao impacto do que o aço 45# (energia de impacto ≥ 34J a -40°C),e superior resistência à fadiga.
• Tecnologia de processamento: Em primeiro lugar, é submetido a um tratamento de amortecimento e temperamento para que a dureza atinja HB240-280; em seguida, é realizado um amortecimento local da superfície no bloco da válvula,especialmente na parede interna dos furos do circuito de óleoApós o resfriamento, a dureza pode atingir HRC50-55, melhorando a sua resistência ao desgaste.
• Cenários de aplicação: É utilizado principalmente nos blocos de válvulas principais de grandes escavadeiras (por exemplo, com mais de 20 toneladas) e blocos de válvulas dedicados para quebra-cabeças.Estes blocos de válvulas têm de suportar pressões e impactos mais elevados, por exemplo, o bloco de válvula principal do Caterpillar 336 é feito de aço estrutural de liga 27SiMn.

3. Liga de alumínio (para cenários leves)

• Propriedades materiais: O grau de liga de alumínio comumente utilizado é 6061-T6, com uma densidade de apenas 1/3 do aço (2,7 g/cm3), alcançando um efeito de leveza significativo.Sua resistência à corrosão também é melhor que a do açoNo entanto, a sua resistência à tração é relativamente baixa (≥ 310 MPa) e a sua resistência à pressão é pobre.
• Tecnologia de processamento: A superfície do bloco de válvula de liga de alumínio é submetida a tratamento anodizante para formar uma película de óxido com uma espessura de 5 a 10 μm, aumentando ainda mais a sua resistência à corrosão;Os circuitos de óleo internos são processados por tecnologia CNC de precisão (computador de controlo numérico), tais como a perfuração CNC e o reaming, para garantir a precisão dos circuitos de óleo.
• Cenários de aplicação: É adequado para blocos de válvulas piloto ou blocos de válvulas auxiliares de escavadeiras pequenas (por exemplo, de menos de 6 toneladas, como a Kubota U-50).Estas escavadeiras são sensíveis ao peso e operam a uma pressão relativamente baixa (normalmente ≤ 20 MPa).

4. Aço inoxidável (para cenários resistentes à corrosão)

• Propriedades materiaisOs tipos de aço inoxidável mais utilizados são 304 ou 316, que têm uma resistência à corrosão extremamente forte e podem resistir à erosão de ácidos, álcalis e óleo.têm uma dureza baixa (HB≤187), de elevada dificuldade de processamento (propensa à adesão de ferramentas) e de elevado custo, 3 a 5 vezes superior ao do aço 45°.
• Tecnologia de processamento: O bloco de válvula de aço inoxidável é submetido a tratamento por solução para melhorar a sua resistência à corrosão;Os circuitos de óleo internos são processados por EDM (Electrical Discharge Machining) para garantir que a precisão dos circuitos de óleo satisfaça os requisitos.
• Cenários de aplicação: É utilizado principalmente em blocos de válvulas auxiliares (como blocos de válvulas limitadoras de velocidade de circulação) de escavadeiras que trabalham em condições de trabalho especiais, como minas e zonas costeiras.Neste ambiente, as escavadeiras estão facilmente expostas a substâncias corrosivas, como poeira e água do mar.

III. Resumo

1. Equipa de trabalho altamente qualificada e bem treinada em um bom ambiente de gestão;
2. Respostas rápidas e apoio para quaisquer perguntas;
3. Mais de 10 anos de experiência profissional na fabricação para garantir a alta qualidade dos seus produtos;
4. Grande e forte capacidade de produção para satisfazer a sua procura;
5. Alto padrão de qualidade e ambiente higiénico;
6. Temos um processo de controlo de qualidade muito rigoroso:
   a. No próximo controlo de qualidade (IQC) Todas as matérias-primas recebidas são verificadas antes da utilização.
   b. Controle da qualidade dos processos (IPQC)  Realizar inspecções durante o processo de fabrico.
   c. Controle de qualidade final (FQC) Todos os produtos acabados são inspecionados de acordo com o nosso padrão de qualidade para cada produto.
   d. Controle de Qualidade de Saída (OQC) A nossa equipe de QC irá 100% inspeção completa antes de sair para envio.
7. Bom serviço pós-venda;
