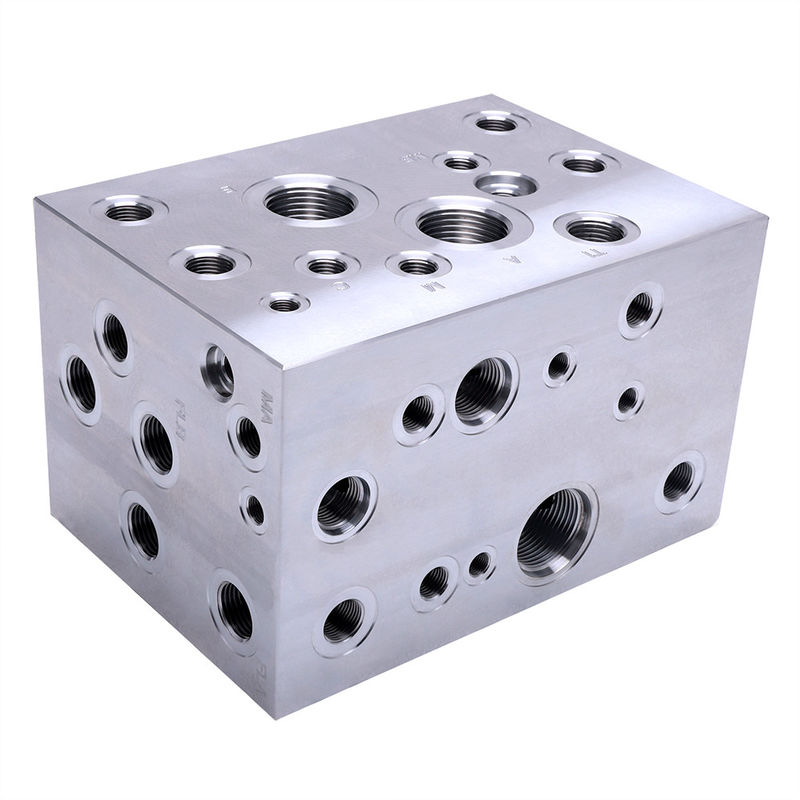

Aplicação de Coletores Hidráulicos CNC Personalizados em Escavadeiras
Os blocos de válvulas hidráulicas servem como o centro de controle central nos sistemas hidráulicos de escavadeiras, gerenciando a distribuição de óleo, a regulação de pressão e vazão, e coordenando a lógica operacional. Ao integrar múltiplos grupos de válvulas, eles simplificam as conexões de tubulação, minimizam os riscos de vazamento e permitem o controle preciso das funções da escavadeira, incluindo escavação, rotação e movimento.
Tipos e Funções de Blocos de Válvulas Hidráulicas
Bloco de Válvulas Principal - Controlador Primário de Operação da Máquina
O bloco de válvulas principal forma o núcleo do sistema hidráulico da escavadeira, controlando diretamente a direção, pressão e vazão no circuito principal de óleo para operar a caçamba, lança, braço, plataforma de rotação e mecanismos de deslocamento.
- Componentes Integrados: Válvulas de controle direcional principais, válvulas de alívio principais, válvulas de reabastecimento de sobrecarga e válvulas de controle de vazão
- Operação da Lança: Controla o levantamento, abaixamento e posicionamento, regulando a velocidade para um desempenho estável sob cargas pesadas
- Controle do Braço e da Caçamba: Coordena a extensão/retração do braço e a escavação/basculamento da caçamba com compensação de pressão para potência consistente
- Gerenciamento de Rotação: Ajusta a direção e a velocidade de rotação da plataforma, incorporando válvulas amortecedoras para minimizar o choque hidráulico
- Operação de Deslocamento: Controla independentemente o movimento da esteira esquerda/direita com capacidade de comutação de alta/baixa velocidade
- Proteção do Sistema: As válvulas de alívio principais definem a pressão máxima do sistema (30-35MPa), enquanto as válvulas de sobrecarga evitam a cavitação
Bloco de Válvulas Piloto - Fonte de Sinal de Controle
Usando óleo de baixa pressão (2-5MPa), o bloco de válvulas piloto converte as entradas de controle do operador em sinais hidráulicos que acionam as válvulas de controle direcional principais.
- Componentes Integrados: Válvulas de controle direcional piloto, válvulas de alívio piloto e válvulas de retenção
- Tradução de Operação: Converte o deslocamento mecânico da alavanca em sinais de controle hidráulico proporcionais
- Controle de Precisão: Permite a regulação contínua da velocidade através do deslocamento proporcional do carretel da válvula principal
- Proteção do Circuito: As válvulas de alívio piloto protegem contra danos por força operacional excessiva
Blocos de Válvulas Auxiliares - Suporte de Função Especializado
Esses blocos de válvulas fornecem controle dedicado para funções auxiliares específicas e operam em conjunto com o bloco de válvulas principal.
- Válvula Amortecedora de Rotação: Reduz o choque hidráulico durante os ciclos de partida/parada da plataforma
- Válvula Limitadora de Velocidade de Deslocamento: Evita o movimento rápido durante a operação, permitindo uma movimentação eficiente
- Válvula de Retenção da Lança: Mantém a posição da lança para evitar assentamento e garantir a segurança do levantamento
- Válvula de Rompedor/Garra: Controla as funções da ferramenta auxiliar, incluindo a frequência do rompedor e a operação da garra
Materiais e Critérios de Seleção do Bloco de Válvulas Hidráulicas
Os blocos de válvulas hidráulicas de escavadeiras devem suportar alta pressão (30-40MPa), vibração frequente e corrosão por óleo, mantendo tolerâncias precisas de passagem interna (≤0,02mm). A seleção do material prioriza resistência, resistência à pressão, usinabilidade e resistência à corrosão.
Aço Estrutural Carbono 45# de Alta Qualidade (Material Primário)
Com resistência à tração ≥600MPa e limite de escoamento ≥355MPa, este material oferece excelente usinabilidade e custo-benefício. O tratamento térmico atinge a dureza HB220-250, enquanto o brunimento garante a rugosidade da passagem de óleo ≤0,8μm. Usado em mais de 90% dos blocos de válvulas principais e piloto de escavadeiras.
Aço Estrutural Liga 27SiMn (Aplicações de Alta Pressão)
Fornecendo resistência à tração ≥835MPa e tenacidade ao impacto superior, esta liga é adequada para aplicações pesadas. O tratamento térmico e o endurecimento superficial localizado (HRC50-55) aumentam a resistência ao desgaste. Ideal para escavadeiras grandes (20+ toneladas) e blocos de válvulas específicos para rompedores.
Liga de Alumínio (Soluções Leves)
O alumínio 6061-T6 oferece 1/3 do peso do aço com excelente resistência à corrosão após anodização. Embora a resistência à tração seja menor (≥310MPa), ele serve bem em blocos de válvulas piloto e auxiliares para escavadeiras menores (menos de 6 toneladas) operando a ≤20MPa.
Aço Inoxidável (Aplicações Resistentes à Corrosão)
O aço inoxidável 304 ou 316 oferece excepcional resistência à corrosão em ambientes agressivos. Apesar da menor dureza e maior complexidade de processamento, é essencial para blocos de válvulas em aplicações de mineração, costeiras e corrosivas.
Especificações de Fabricação
| Processo |
Fresamento, furação, rosqueamento, retificação, polimento, rebarbação CNC |
| Tolerância |
±0,002-±0,005 ou conforme especificações do cliente com inspeção de controle de qualidade 100% |
| Tratamento de Superfície |
Jateamento de areia, anodização, revestimento em pó, galvanoplastia, polimento, eletroforese, galvanização, revestimento PVD |
| Equipamento de Teste |
CMM, medidor de altura, micrômetro, calibrador de encaixe, testador de dureza, medição de rugosidade |
| Especificação |
Serviço OEM seguindo rigorosamente desenhos e amostras |
| Aplicação |
Usinagem CNC OEM, acessórios de mineração, componentes de máquinas, peças de caminhões, autopeças, componentes industriais |
| Formato do Desenho |
2D (PDF/CAD) 3D (IGES/STEP) |
Garantia de Qualidade e Capacidades de Fabricação
- Mão de obra altamente qualificada operando sob sistemas de gestão estruturados
- Resposta rápida e suporte para todas as consultas dos clientes
- Mais de 10 anos de experiência em fabricação profissional, garantindo a qualidade do produto
- Capacidade de produção substancial para atender aos requisitos de volume
- Padrões de qualidade rigorosos mantidos em ambientes de produção higiênicos
- Processo abrangente de controle de qualidade:
- Controle de Qualidade de Entrada (IQC) - Verificação da matéria-prima
- Controle de Qualidade em Processo (IPQC) - Inspeções em estágio de fabricação
- Controle de Qualidade Final (FQC) - Validação de produtos acabados
- Controle de Qualidade de Saída (OQC) - Inspeção 100% antes do envio
- Serviço pós-venda e suporte dedicados
Resumo
O projeto do bloco de válvulas hidráulicas e a seleção do material combinam os requisitos funcionais com as condições operacionais. Os blocos de válvulas principais priorizam a resistência e a resistência à pressão usando aço 45# ou 27SiMn, os blocos de válvulas piloto equilibram precisão e custo com aço 45#, enquanto os blocos de válvulas auxiliares empregam aço ou alumínio com base na conectividade da ferramenta e nas considerações de peso. As técnicas de processamento, incluindo tratamento térmico e brunimento, impactam criticamente o desempenho, onde a precisão insuficiente da passagem de óleo ou a qualidade da superfície podem levar a problemas operacionais e vazamentos.
